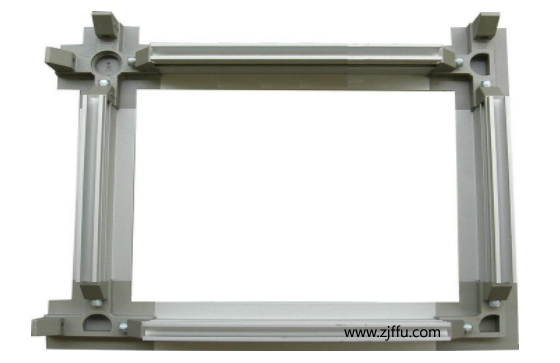

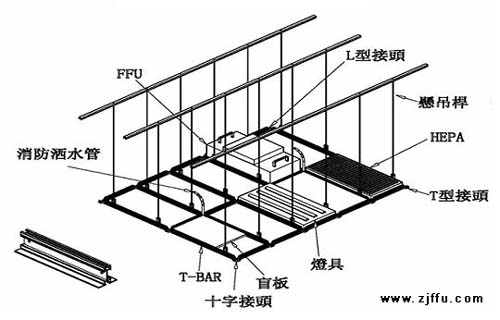

FFU風機吊頂龍骨系統是指用鋁合金做成的，用于潔凈室天花吊頂?shù)闹鞑牧希ㄟ^螺桿與鋁合金相接，用來固定FFU。適用于局部層流系統、FFU系統和不同潔凈級別的空氣凈化系統。

由于組裝及維護的方便性，潔凈室FFU龍骨吊頂系統是目前廣為采用的系統。除了標準型在強度要考量FFU及燈具安裝外還有日后上方管路設備之維修，性能上則是要保持良好的氣密性。荷重型更是針室內制程需求選擇更高強度或容許局部之補強設計，接頭的設計允許安裝消防灑水頭及電源線之下確保其氣密性。

在介紹潔凈室FFU吊頂龍骨系統之前先了解一下什么是模數尺寸模數尺寸（ceiling modular size）：安裝吊頂龍骨中心線的間距，F(xiàn)FU常用的標準模數尺寸為1200X600（4’X2’），1200X900（4’X3’），1200X1200（4’X4’）。

了解更多：FFU模數尺寸與實際尺寸

FFU(Fan Filter Unit)是風機和過濾器的組合，也可稱為“自帶風機的過濾設備”。FFU通常安裝在潔凈室的送風末端，一般放置在吊裝的“干式”墊片密封龍骨框架上。FFU上面部分為風機模塊，下面部分為過濾器。根據潔凈度的要求，過濾器可為不同等級的高效（HEPA）或超高效（ULPA）過濾器，為潔凈室提供潔凈空氣。風機模塊除了要克服FFU下部高效過濾器的阻力，還要克服整個循環風所有通道部件的阻力，從而維持設定的運行風速。FFU系統具有設計施工簡便，風速調節靈活，潔凈區易于變更等特點，因此已成為工業潔凈室的流行系統形式之一。

FFU層流送風單元模塊可連接使用．使得FFU廣泛應用潔凈室、潔凈工作臺、潔凈生產線、組裝式潔凈室和層流罩等應用場合。FFU設有初、高效兩極過濾網。風機從FFU頂部將空氣吸入并經初、FFU高效過濾器．過濾后的潔凈空氣在整個出風面0.45m／s±20％的風速勻速送出。

性能特點：
1. 模組化設計：
a. 減少加工時間，縮短交期，組立簡單方便快速;
b. 設計變更容易，可擴充性大，可輕易安裝高效過濾器，F(xiàn)FU燈具等設備，并可依特殊FFU尺寸做變化。
2. 完全用于工廠裁切加工，用于潔凈室內只做組立動作減少施工時的污染;
3. 鋁合金表面封口處理，外型美觀;
4. 適用于Class 1-10000以上潔凈室安裝工程。

FFU龍骨特點

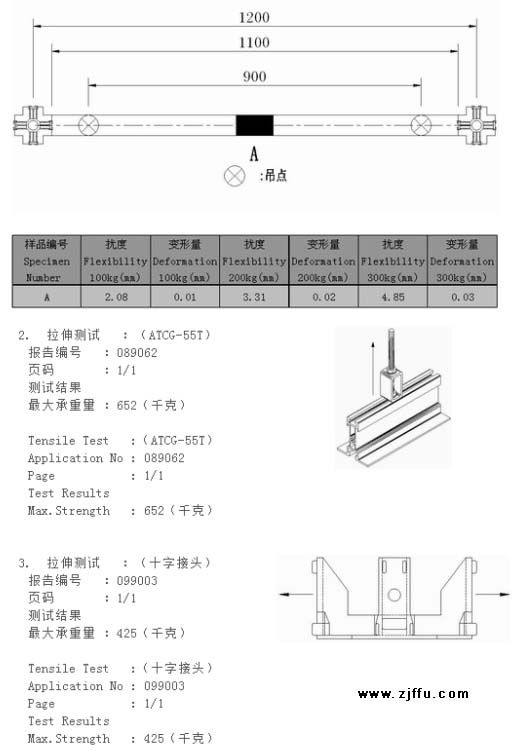

1、T-BAR：
1).采用6063鋁合金，陽極處理10u以上
2).上槽口抗拉荷載為1160kg，下槽口抗拉荷載為1560kg
3).單支每一M荷重300kg時繞度6.27mm載重變形量為0.16mm

2、接頭：
1).采用鋅合金壓鑄成型
2).表面經Epoxy處理
3).十字接頭可加裝消防灑水頭及電線接頭
4).水平強度承受610kg以上的拉力
5).垂直承受320kg以上的荷重，未破壞
3、系統擴充性：
可輕易安裝高效過濾器,FFU燈具等設備
4、適用于CLASS1-10000以上
5、專門用于制藥廠需求的液槽FFU龍骨，必須配合配套的液槽過濾器來配套使用。

1、工藝流程
核對基準線—核對基準標高線—吊桿預制—放樣吊桿安裝—吊桿安裝—FFU龍骨預制—FFU龍骨安裝—FFU龍骨水平調整—FFU龍骨定位—十字補強片安裝—測量畸零龍骨尺寸—界面收邊—FFU龍骨壓蓋安裝—FFU龍骨水平調整
2、核對基準線
a.認真熟悉圖紙，根據相關資料確認施工區域和十字基準線位置。
b.用經緯儀和雷射水平儀核對天花基準線。
3、核對基準標高線
a.根據地面或高架地板確定天花的標高。
4、吊桿預制
a.根據層高，計算出各天花高度所需吊桿的長度，然后進行切割加工。?
b.加工后符合要求的吊桿再與方型調節器等配件預組。
5、放樣吊桿安裝:在十字基準線方向，先安裝一排放樣吊桿，在氣密吊頂龍骨上標示出吊桿的位置。?
6、吊桿安裝:放樣吊桿安裝完畢后，根據吊桿的位置開始大面積的吊桿安裝，通過凸緣止滑螺母固定于氣密吊頂龍骨上。
7、FFU龍骨預制
FFU龍骨預制時，保護膜不可撕除，內六角螺絲需緊固，預組面積適中即可。
8、FFU龍骨安裝
將預制好的FFU龍骨整體吊裝上吊桿預組好的T型螺絲上，方型調節器偏移十字接頭中心150mm,將T型螺絲和凸緣止滑螺母鎖緊。
9、FFU龍骨水平調整
當龍骨施工一片區域后，要進行龍骨的水平調整，用雷射水平儀和接收器進行調整，水平差不得高于吊頂標高2mm,不得低于吊頂標高。
10、FFU龍骨定位
當龍骨安裝一定區域后，需進行臨時定位，用重錘矯正吊頂?shù)闹行呐c十字基準線，偏差需在一毫米范圍內。可選擇柱子或土建鋼構和墻為定位點。
